Especificação do item
  • Material: Material composto
  • Peças RC e Acessórios: Giroscópios
  • Para Veículo: Aviões
  • Modelo Número: A3 Super II
  • Utilização: Veículos e brinquedos de controle remoto
  • Pecas/Acessórios para Upgrade: Flight Stabilizer
  • Dispositivos/Periféricos de Controle Remoto: Flight Controller/ Stabilization System
  • Características para Direção em Quatro Rodas: A3 Super II
Descrição do produto
EAGLE A3 Super II V2 6-eixos Giroscópio & Controlador de Vôo estabilizador de Half/Full Set-Cartão Programe para RC avião

há 2 conjuntos opcionais, por favor escolher o que você pede:
metade Set:
uma solução mais econômica para você.
incluindo: A3 Super 2 Controlador Principal × 1, receptor de Cabo (15 cm) × 3, Cabo de dados (40 cm) × 1, Adaptador USB × 1, 3 M Fitas Dupla-face × 2
Conjunto completo:
um cartão de programa pode ajudá-lo a configurar todos os parâmetros do controlador com mais facilidade, especialmente quando você está no campo.
incluindo: A3 Super 2 Controlador Principal × 1, Cartão do programa × 1, receptor de Cabo (15 cm) × 3, Cabo de dados (40 cm) × 1, Adaptador USB × 1, 3 M Fitas Dupla-face × 2

aeProduct.getSubject()

aeProduct.getSubject()

aeProduct.getSubject()

aeProduct.getSubject()


as especificações do produto, firmware mais recente, PC-software do lado do, por favor acesse o site oficial para baixar

http://www.hobbyeagle.com/2014/a3super2.php
vídeo Tutorial:
http://v.youku.com/v_show/id_XNjQ0Mjc1NDIw.html
http://v.youku.com/v_show/id_XNjQ0NTA3NTYw.html
http://v.youku.com/v_show/id_XNjQ0NTY4MDc2.html
http://v.youku.com/v_show/id_XNjQ0Njk3MDEy.html
Vídeo vôo:
http://v.youku.com/v_show/id_XNTkwNTg3NzA0.html


características:

ESTE É O MAIS RECENTE A3 SUPER II (VERSÃO 2)

  • 32-bit MCU, três eixos giroscópio e acelerômetro de três eixos.
  • One-click de resgate, One-click hover.
  • 6 modos de vôo: off, normal, 3D, auto-equilíbrio, auto-foco e modo definidos pelo usuário.
  • 2 vara modos de controle: o Modo Manual (MM) e Modo Auto (RR/AR).
  • vários tipos de asa: 1AIL + 1ELE, 2AIL + 1ELE, 1AIL + 2ELE, 2AIL + 2ELE, asa-delta e V-tail.
  • taxa de ajuste de ganho e ganho separados para cada modo de voo, mestre remoto controle de ganho.
  • compatível com todos os receptores padrão ou da Futaba S. Bus/S. Bus single-linha receptor.
  • até 333Hz freqüência de operação servo, compatível com todos os servos analógicos e digitais.
  • 5-nível de ajuste da taxa de resposta permite que você usá-lo em aviões de gás-powered.
  • H.V. (7.4 V) e receptores servos suportados.
  • orientações de montagem horizontal ou vertical.
  • um cartão de programa ajuda você a configurar o controlador mais facilmente no campo.
  • novo projetado configuração GUI permite que você atualize o firmware online

Modo de vôo


1 Gyro Modo Off
escolher este modo para desativar os giroscópios para todos os canais. o avião vai ser completamente sob o controle do rádio. o avião vai voltar ao seu desempenho anterior quando estiver operando neste modo. geralmente ele só é usado para testar.

2 Modo Normal
modo Normal é a forma mais básica de aplicação do giroscópio. neste modo, a velocidade angular gyro vai sentido em cada eixo e fazer uma reação momentânea. o modo normal é adequado para todos os tipos de fixo-asas, ele pode efetivamente melhorar a estabilidade do seu avião especialmente em um dia ventoso.

3.3D Modo AVCS
o modo é um aplicativo avançado do giroscópio AVCS. pela adição de um algoritmo de integral para os giroscópios, o controlador irá tentar bloquear o avião para a sua atitude anterior se não houver comandos enviados a partir do transmissor em um vôo. este modo pode efetivamente ajudá-lo a realizar tais ações como pairar duro e faca de dois gumes. mas este modo é projetado especialmente para os aviões 3D, não é adequado para os aviões aqueles não foi projetado para o vôo 3D.

4 Modo de Auto-equilíbrio
o modo de auto-equilíbrio é projetado para os novos iniciantes ou as aplicações FPV. quando estiver operando neste modo, o controlador irá comandar o avião para manter o nível de vôo automaticamente quando você soltar as varas. quando o interruptor é para este modo de quaisquer outros modos em caso de emergência, o avião vai se recuperar para o vôo nivelado automaticamente, que chamamos de " one-click de resgate ".

5 Auto-Modo hover
o modo de auto-foco é outra forma de o equilíbrio auto capacidade de o controlador. a única diferença é que a correcção do giroscópio será aplicada a ambos os eixos de pitch e yaw, para manter o avião sempre vertical. quando a chave para este modo, o avião vai levantar o seu nariz e começar a pairar automaticamente, que chamamos de " one-click pairar ".

6 Modo Definido Pelo Usuário
este modo permite que você selecione o modo diferente para cada eixo, a partir de normal, 3D ou gyro modo off.



Modo de Controle da vara


Modo Manual (MM)
quando o modo manual é escolhido, as varas são usados para controlar as superfícies diretamente como de costume. isto é, não há nenhuma taxa de rotação ou ângulo de inclinação de bloqueio e limitação quando você mover as varas. todos os servos será completamente sob o controle do rádio. é mais óbvio para os usuários porque você pode ver os servos mover após as varas como você esperava. o avião irá manter o seu comportamento durante a operação de controle original ele neste modo.

Modo Auto (RR/AR)
ao usar este modo, o controlador irá assumir o controlo de todos os servos. as varas são usados para controlar a velocidade de rotação (RR) em cada eixo quando voando em condições normais ou modo 3D, ou o ângulo de inclinação da taxa (AR) em cada eixo quando voando em auto-equilíbrio ou auto-modo hover. a taxa de rotação máxima e máximo ângulo de inclinação pode ser definido no cartão de programa ou o software de configuração. neste modo, o controlador irá lidar com a posição das superfícies com base em a taxa de rotação real ou ângulo de inclinação do avião de forma inteligente. é por isso que o movimento do servo vai se tornar diferente do modo manual.

MM: Vara controla o servo diretamente.
RR: controla a taxa de rotação da Vara em cada eixo.
AR: taxa de Vara controla o ângulo de inclinação em cada eixo.
  • qualquer que seja a configuração do modo de controle é o, a vara é sempre usado para controlar o servo diretamente quando operando em gyro modo desligado ou o eixo do giroscópio do correspondente foi desativado.
  • qualquer que seja a configuração do modo de controle é o, a vara é sempre usado para controlar a taxa de rotação em cada eixo quando operando em modo 3D.



aeProduct.getSubject()



conexão


o novo A3 Super tem 7 canais de entrada e 5 canais de saída separados. você pode usar um receptor padrão ou um single-linha do receptor como Futaba S. Bus/S. Bus 2.

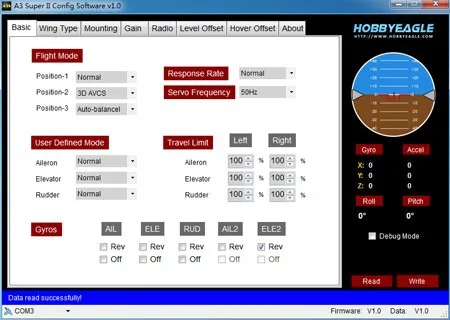

GUI

o novo projetado GUI ajuda você a fazer todas as configurações do controlador e atualizar o firmware online.
aeProduct.getSubject()



especificações:

ÁGUIA Controlador de Voo do Avião/Sistema de Estabilização A3 Super II W/cartão Programe V2
  • Controlador principal: 32-bit MCU
  • sensor: sensor de três eixos giroscópio e acelerômetro de três eixos
  • giroscópio Faixa De Escala: ± 2000 dps
  • acelerômetro Faixa De Escala: ± 4g
  • Sinal De entrada: 1520uS PPM Padrão com o ponto central, ou S. Bus de dados de série
  • Sinal De saída: PWM max freqüência 333Hz, 1520±500uS
  • Tensão de entrada: 4.8 V ~ 7.4 V
  • Temperatura de operação:-10 Graus Celsius ~ 50Celsius
  • tamanho: 43 × 27 × 14mm
  • peso: 10g (excluindo os fios)
Detalhes do pacote
  • Tipo de unidade: Jogo
  • Peso do pacote: 0.12kg (0.26lb.)
  • Tamanho do pacote: 1cm x 1cm x 1cm (0.39in x 0.39in x 0.39in)
